■ 適用范圍

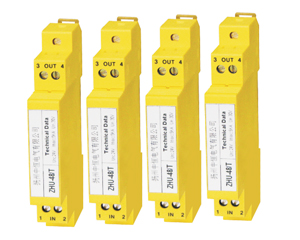

ZHU系列一體式和ZHU /T系列可插拔式產品用于端子方式的連接和兩條雙絞線電涌保護器,防止信息線路上由于雷電引起的浪涌過電壓對相關設備造成危害,可用于各種與電話線或數據控制線連通的設備保護,安裝于防雷分區LPZ1-3界面。
■ 技術參數
型號 |
ZHU-5/T |
ZHU-12/T |
ZHU-24/T |
ZHU-48/T |
ZHU-110/T |
ZHU-5 |
ZHU-12 |
ZHU-24 |
ZHU-48 |
ZHU-110 |
標稱工作電壓Un |
5V |
12V |
24V |
48V |
110V |
最大持續工作電壓Uc |
6V |
18V |
30V |
60V |
170V |
標稱電流IL |
2A |
標稱放電電流(8/20μS)In |
3kA |
5kA |
最大放電電流(8/20μS)Imax |
5kA |
10kA |
線-線電壓保護水平(In)Up |
≤15V |
≤30V |
≤55V |
≤85V |
≤270V |
線-PG電壓保護水平(In)Up |
≤600V |
響應時間tA |
≤1ns |
帶寬fG |
2MHz |
插入損耗aE |
≤0.5dB |
溫度范圍 |
-40℃…+80℃ |
接口形式 |
螺絲端子 |
安裝接線規格 |
1.5mm2~4mm2 |
外殼材料 |
PBT黃色阻燃塑料,UL94-V0 |
外形尺寸 |
可插拔式結構ZHU- /T:13.5x65x90mm
一體式結構 ZHU : 23 x 64 x90mm |
安裝支架 |
35mm電氣導軌 |
防護等級 |
IP20 |
■ 特點
通流容量大,響應時間快,保護水平低
采用標準導軌安裝方式,可適用集中接線安裝場合
信號傳輸性能優越、可對各種通信線路進行保護
提供雙芯線保護
熱插拔分離結構,更換模塊時信號不中斷
|
