一.適用范圍:
ZH1-D25系列低壓配電系統電涌保護器專為抑制低壓電氣裝置中的浪涌而設計,是一種具有模塊化組合功能的電涌保護器件,可用于雷擊區域的LPZ 2-3區域或更高界面,一般用于電子設備的精細過壓保護,防止末端設備受到過電壓干擾。最大放電電流可達25KA,用于低壓配電系統的第三級(D)過電壓保護。
二. 技術參數:
型號 |
最大持續工作電壓Uc~ |
直流參數
電壓V1mA |
標稱放電電流In(8/20us) |
最大放電電流Imax(8/20us) |
電壓保護水平Up |
ZH1-D25 |
275 V |
430 V |
10 kA |
25 kA |
1.2 kV |
320 V |
510 V |
10 kA |
25 kA |
1.35 kV |
385 V(常用) |
620 V |
10 kA |
25 kA |
1.5 kV |
420 V |
680 V |
10 kA |
25 kA |
1.8 kV |
N-PE |
255 V |
600 V |
10 kA |
25 kA |
≤1.2 kV |
響應時間 |
≤25 ns |
適用電源 |
220/380V ~50HZ |
工作環境 |
-40℃~+85℃ |
外殼材料 |
阻燃PBT |
防護等級 |
IP 20 |
配前置熔斷器或斷路器: 16A(分?jǐn)嚯娏?/SPAN>6KA) |
連接導體的橫截面積: 1.5~10 mm2 |
三.常用規格型號:
單相電源 |
三相電源 |
ZH1-D25/2-385
ZH1-D25/1+NPE-385 |
ZH1-D25/3-385
ZH1-D25/4-385
ZH1-D25/3+NPE-385 |
四.特點
1. 插拔式模塊化結構, 標準35mm導軌安裝,安裝/更換方便,易于維護
2. 內置溫控?cái)嗦芳夹g(shù)及熱脫扣裝置,保護器因過熱、擊穿失效時能自動斷開。
3. 窗口顏色顯示工作狀態,綠色為正常。紅色指示產品故障,提示需更換。
4. 可選擇附帶遙信端子,便于遠程報警控制
5. 通流量大、殘壓低、響應速度快、無續流
6. 通過選用一種或兩種模塊可構成2P、3P、4P、1P+N、3P+N等組合,
實現對TT、IT、TN-S、TN-C和TN-C-S供電系統提供電涌過電壓保護。

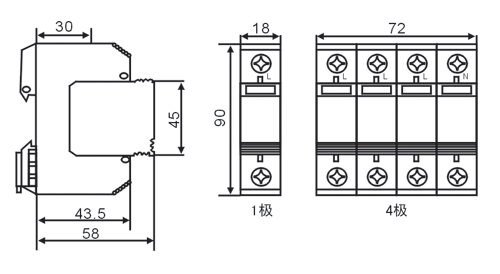

五.外形尺寸圖
六.接線方式: |
