一.適用范圍
ZH1-B100系列低壓配電系統用大通流電源電涌保護器,專為保護低壓電氣裝置免遭由開關動作、雷擊及電磁脈沖所產生的電涌危害而設計。采用高能壓敏元件和先進防雷技術精心制作。應用于LPZ0A與LPZ1區界面的相線L、中性線N與保護線PE之間以及相線L和中性線N之間的等電位連接,安裝在220/380V低壓供電系統的電網進線處或總配電盤中,它可用于保護單相電源系統,也可用于保護三相電源系統; ZH1-B100還可配合NPE專用模塊構成“1+1”或“3+1”模式使用,對TT、IT、TN-S、TN-C和TN-C-S供電系統提供雷擊或電涌過電壓保護。最大放電電流可達100 KA,用于低壓配電系統的第一級(B級)過電壓保護。
二. 技術參數
型號 |
最大持續工作電壓Uc~ |
直流參數
電壓V1mA |
標稱放電電流In(8/20us) |
最大放電電流Imax(8/20us) |
電壓保護水平Up |
ZH1-B100 |
275 V |
430 V |
60 kA |
100 kA |
1.8 kV |
320 V |
510 V |
60 kA |
100 kA |
2.2 kV |
385 V |
620 V |
60 kA |
100 kA |
2.5 kV |
420 V(常用) |
680 V |
60 kA |
100 kA |
2.8 kV |
440 V |
750 V |
60 kA |
100 kA |
3.0 kV |
460 V |
750 V |
60 kA |
100 kA |
3.0 kV |
N-PE |
255 V |
600 V |
60 kA |
100 kA |
≤1.5 kV |
響應時間 |
≤25 ns |
適用電源 |
220/380V ~50HZ |
工作環境 |
-40℃~+85℃ |
外殼材料 |
阻燃尼龍 |
防護等級 |
IP 20 |
配前置熔斷器或斷路器: 100A(分斷電流35KA) |
連接導體的橫截面積: 6~25 mm2 |
三.常用規格型號:
單相電源 |
三相電源 |
ZH1-B100/2-420 ZH1-B100/1+NPE-420 |
ZH1-B100/3-420 ZH1-B100/4-420 ZH1-B100/3+NPE-420 |
四.產品特點:
1. 內置多級熱脫扣裝置,為供電網絡正常運行提供可靠保護。
2. 窗口顏色顯示工作狀態,紅色指示產品故障,提示需更換。
3. 標準35mm導軌安裝的模塊化設計,便于安裝和維護。
4. 電涌泄放能力大、電壓保護水平低、響應速度快、無續流。
5. 高能壓敏型,最大可承受峰值為100 kA的8/20us脈沖波。
6. 可選擇附帶遙信報警端子,提供故障遠程監控功能。

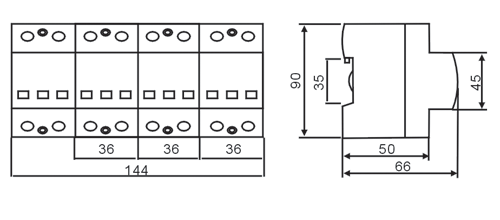

五.外形尺寸圖
六.接線方式: |
