一．適用范圍：
ZH1-A系列電壓開關型的電源電涌保護器（屬于CLASS I，10/350μS波形）依據IEC和GB標準設計。
應用于雷擊風險較高地區的設備系統的電源第一級電涌保護。可防范直擊雷在內的各種電涌，通過不同數量的組合可適用于單相、三相供電線路。模塊化設計，標準35mm導軌式安裝方式，安裝于建筑物總配電柜、架空輸入的配電柜（箱）、室外配電柜（箱），具備很高的雷電流泄放能力，無續流，單模塊最大沖擊電流(10/350μs)分別可達Iimp=15 kA、25 kA、35 kA、50 kA,最大放電電流(8/20μs) 分別可達到Imax=100kA、150kA、160kA、200kA。
二．技術參數：
|
型號 |
ZH1-A15 |
ZH1-A25 |
ZH1-A35 |
ZH1-A50 |
ZH1-ANPE |
|
適用電源 |
220/380V ～50HZ |
|
最大持續工作電壓Uc～ |
275V |
|
緣絕電阻Rins |
>100Mohm |
|
沖擊電流(10/350)Iimp |
電流峰值Ipeak |
15kA |
25kA |
35kA |
50kA |
50kA |
|
電荷量 Q |
7.5As |
12.5As |
17.5As |
25As |
25As |
|
能量 W/R |
56.25kJ/Q |
156.25kJ/Q |
306.25kJ/Q |
625kJ/Q |
625kJ/Q |
|
標稱放電電流In(8/20us) |
15kA |
25kA |
35kA |
50kA |
50kA |
|
最大放電電流Imax(8/20us) |
100kA |
150kA |
160kA |
200kA |
200kA |
|
電壓保護水平Up |
≤2.0kV |
|
響應時間 |
≤100 ns |
|
工作溫度 |
-40℃～+80℃ |
|
外殼材料 |
阻燃尼龍 |
|
防護等級 |
IP 20 |
|
配前置熔斷器或斷路器 |
125A |
---- |
|
連接導體的橫截面積 |
6-35mm2 |
三．常用規格型號：
|
單相電源： |
三相電源： |
|
ZH1-A15/2-275
ZH1-A15/1+NPE-275
|
ZH1-A15/3-275
ZH1-A15/4-275
ZH1-A15/3+NPE-275 |
|
ZH1-A25/2-275 （推薦使用）
ZH1-A25/1+NPE-275 （推薦使用）
|
ZH1-A25/3-275 （推薦使用）
ZH1-A25/4-275 （推薦使用）
ZH1-A25/3+NPE-275 （推薦使用） |
|
ZH1-A35/2-275
ZH1-A35/1+NPE-275
|
ZH1-A35/3-275
ZH1-A35/4-275
ZH1-A35/3+NPE-275 |
|
ZH1-A50/2-275
ZH1-A50/1+NPE-275
|
ZH1-A50/3-275
ZH1-A50/4-275
ZH1-A50/3+NPE-275 |

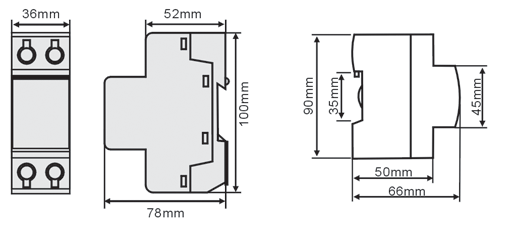

四．外形尺寸圖：
五．接線方式： |
